Aufmaß · Bestellmaß · Plausibilitätsprüfung
Glastür nach Maß planen – Aufmaß und Bestellmaß

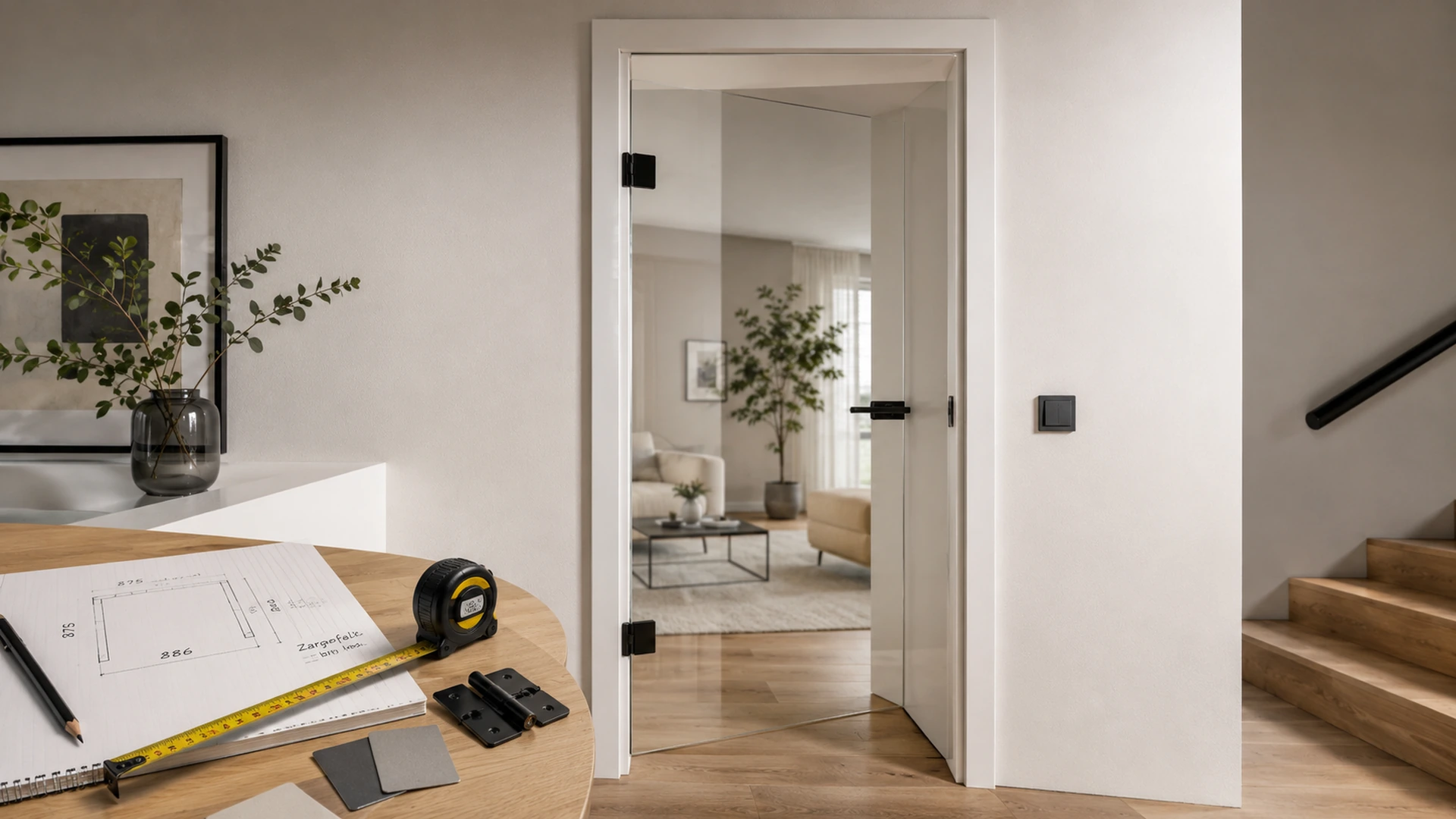

Eine Glastür nach Maß wird nicht allein aus Öffnungsbreite und Öffnungshöhe abgeleitet. Für eine vorhandene Zarge müssen Zargenfalzbreite, Zargenfalzhöhe, Bandpositionen und Schlossposition zusammen mit DIN-Richtung und Bohrbild geprüft werden. Erst diese Gesamtsicht zeigt, ob ein Standardmaß passt oder eine Sonderanfertigung erforderlich ist.
Die wichtigste Regel
Bestellmaß erst festlegen, wenn alle Messwerte zueinander passen.
Das Maß des bisherigen Holztürblatts ist nicht automatisch das benötigte Glasmaß. Messen Sie direkt an der Zarge, dokumentieren Sie jede Bezugskante und wiederholen Sie kritische Werte. Abweichende oder widersprüchliche Angaben werden nicht auf das nächstgelegene Standardmaß gerundet.
Voraussetzungen der vorhandenen Zarge prüfenVorbereitung Messpunkte A–G Standard oder Sondermaß Praxisfall Bestellcheck FAQ
Schritt 1
Aus der Bilddatenbank
Nach dem Aufmaß die Gestaltung festlegen
Sind Maße und Bohrbild geklärt, kann das Türblatt passend zum Raum gewählt werden.
Vor dem Messen die Einbausituation festhalten
Ein gutes Aufmaß beginnt mit einer eindeutigen Dokumentation. So bleibt später nachvollziehbar, von welcher Kante und in welcher Einbausituation gemessen wurde.
- 01
Zargenart bestimmen
Notieren Sie, ob eine Holz- oder Stahlzarge vorhanden ist. Bandaufnahme und Detailprüfung können sich unterscheiden.
- 02
Fertigen Boden zugrunde legen
Die Höhe wird vom fertigen Boden aus beurteilt. Noch geplante Bodenbeläge verändern die spätere Einbausituation.
- 03
Band- und Schlossseite fotografieren
Übersichts- und Detailfotos helfen, Messwerte, DIN-Richtung und Beschlagssituation gemeinsam zu prüfen.
- 04
Jeden Wert zweimal messen
Wiederholen Sie die Messung unabhängig. Bei Abweichungen wird nicht gemittelt, sondern die Ursache geklärt.
Schritt 2

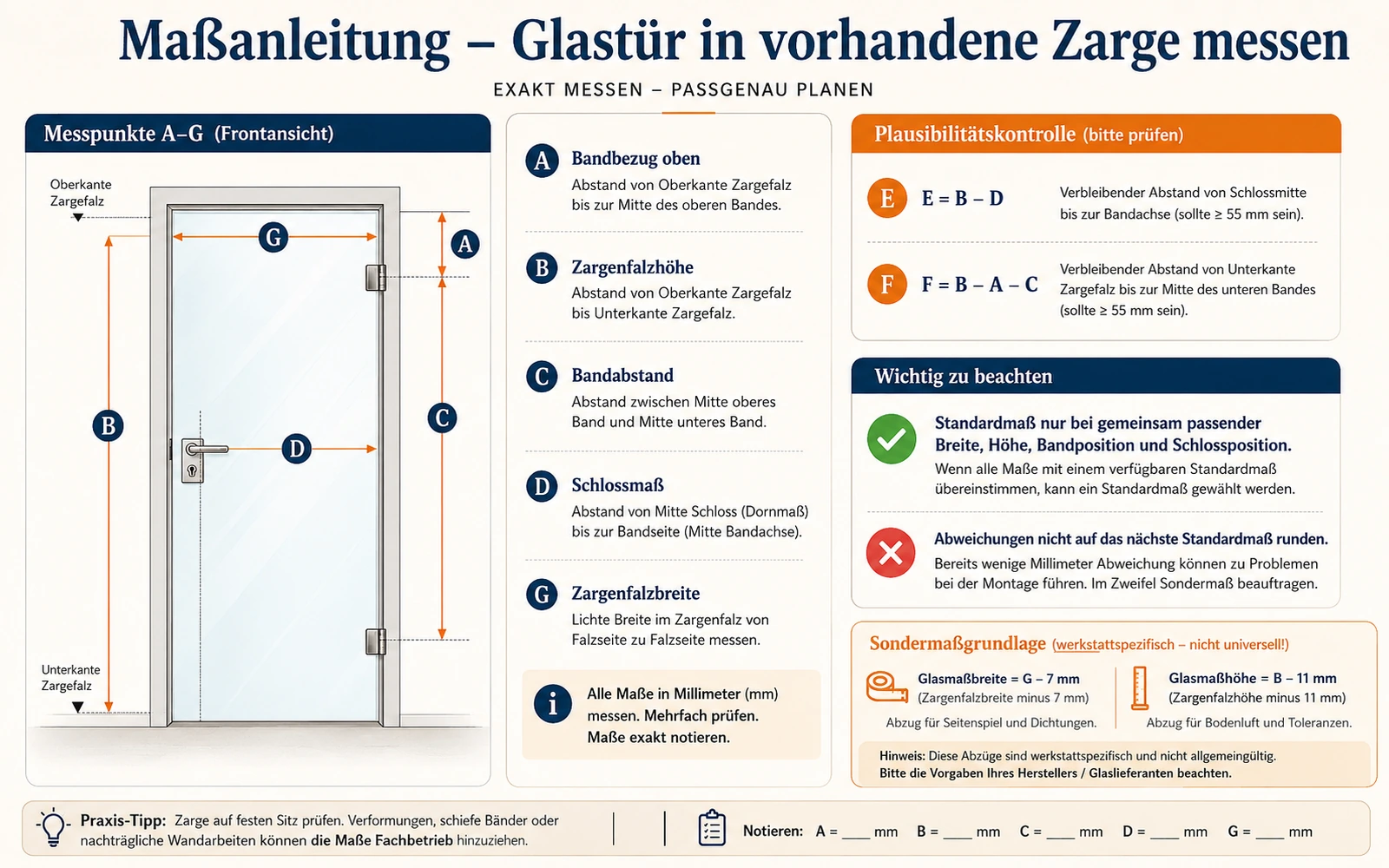

Diese Messpunkte ergeben zusammen das Planungsbild
Breite und Höhe beschreiben nur die Größe. Band- und Schlossmaße zeigen, ob das Türblatt später zur vorhandenen Zarge und zum gewählten Bohrbild passt.
A · Bandbezug obenObere Zargenfalzkante bis Mitte oberes Band.B · ZargenfalzhöheFertiger Boden bis obere innere Falzkante.C · BandabstandMitte oberes Band bis Mitte unteres Band.D · SchlossmaßObere Falzkante bis Mitte Schlossfalle beziehungsweise Schließblech.G · ZargenfalzbreiteLichtes Maß zwischen den inneren Zargenfalzkanten.
Kontrollwerte: E = B − D und F = B − A − C helfen bei der Plausibilitätsprüfung. Sie ersetzen keine technische Gesamtprüfung.
Schritt 3
Standardmaß ist eine Systementscheidung – kein einzelner Treffer
Ein Standardmaß ist nur dann sinnvoll, wenn Breite, Höhe, Bandpositionen und Schlossposition gemeinsam in die vorgesehene Systemlogik passen.
Standardmaß prüfen
Alle relevanten Werte liegen im passenden Bereich
Breite und Höhe treffen ein hinterlegtes Toleranzfenster. Gleichzeitig passen Bandbezug, Bandabstand und Schlossposition zur ermittelten Türhöhe.
Sondermaß prüfen
Mindestens ein Wert weicht ab
Schon eine relevante Abweichung kann eine Sondermaß- oder Einzelprüfung erforderlich machen. Abweichungen werden nicht durch großzügiges Runden „passend gemacht“.
Planung stoppen
Messwerte widersprechen sich
Unklare Bezugskanten, unterschiedliche Wiederholungsmessungen oder nicht zur Höhe passende Schlosswerte müssen vor jeder Bestellung geklärt werden.
| Messwert | Toleranzfenster | zugeordnetes Glasmaß |
|---|---|---|
| Breite G: 591 mm | 588–594 mm | 584 mm |
| Breite G: 716 mm | 713–719 mm | 709 mm |
| Breite G: 841 mm | 838–844 mm | 834 mm |
| Breite G: 966 mm | 963–969 mm | 959 mm |
| Höhe B: 1983 mm | 1980–1986 mm | 1972 mm |
| Höhe B: 2108 mm | 2105–2111 mm | 2097 mm |
Diese Werte bilden die konkrete Planungslogik des Shops ab und sind keine universelle Herstellernorm. Für abweichende Zargen oder Systeme ist eine Einzelprüfung erforderlich.
Durchgehender Praxisfall
Vom Rohwert zur belastbaren Bestellentscheidung
Das Beispiel zeigt bewusst nicht nur das Ergebnis, sondern die Reihenfolge der Prüfung.
- 1
Zargenfalzbreite messen
Die Breite G wird zweimal mit 591 mm aufgenommen. Damit liegt sie im Toleranzfenster 588–594 mm und weist auf 584 mm Glasmaßbreite.
- 2
Zargenfalzhöhe messen
Die Höhe B beträgt bei beiden Messungen 1983 mm. Das passt zum Fenster 1980–1986 mm und damit zur Glasmaßhöhe 1972 mm.
- 3
Bandpositionen prüfen
Bandbezug A und Bandabstand C werden unabhängig kontrolliert. Erst wenn beide zur vorgesehenen Standardlogik passen, bleibt die Standardmaßoption bestehen.
- 4
Schlossposition gegenprüfen
Das Schlossmaß D muss zur ermittelten Türhöhe passen. Ein isoliert „passender“ Wert reicht nicht, wenn Höhe und Schlossposition nicht kompatibel sind.
- 5
DIN-Richtung und Bohrbild ergänzen
Erst nach der Maßprüfung werden DIN-Richtung, Veredelungsseite und Bohrbild festgelegt. Für viele Anwendungen wird Studio/Office bevorzugt; andere Kombinationen bleiben systemabhängige Alternativen.
Ergebnis des Beispiels
Die Größe kann als Standardmaß eingeordnet werden, sofern auch Band- und Schlosspositionen sowie das gewählte Bohrbild kompatibel sind. Fehlt diese Bestätigung, ist die Entscheidung noch nicht abgeschlossen.
Schritt 4
Diese Angaben müssen vor der Bestellung zusammenstehen
✓
Zargenart und Zustand Holz- oder Stahlzarge, erkennbare Schäden und feste Bandaufnahmen dokumentieren.
✓
Messwerte A, B, C, D und G Zweimal gemessen, Bezugskanten eindeutig und Werte plausibel.
✓
DIN-Richtung Bandseite in Schließrichtung korrekt bestimmt.
✓
Bohrbild und Beschlag Türblatt und spätere Beschlagkombination als System geplant.
✓
Veredelungsseite Bei einseitig bearbeiteten Designs passend zur Blick- und Einbaurichtung festgelegt.
✓
Lieferumfang verstanden Geliefert wird das Glastürblatt; Beschläge, Griff, Zarge und Montage gehören nicht automatisch dazu.
DIN-Richtung sicher bestimmen Bohrbilder und Beschläge vergleichen
Türblatt auswählen
Zwei Ausgangspunkte für die weitere Konfiguration
Wählen Sie das Design erst, nachdem Maß, DIN-Richtung und Bohrbild geklärt sind. Die Preisangaben sind Ab-Preise und vor Veröffentlichung beziehungsweise Bestellung live zu prüfen.
Maximaler Lichtdurchlass
Ganzglastür KLAR
Eine neutrale Ausgangsvariante, bei der die technische Maß- und Beschlagplanung im Vordergrund steht.
ab 114,00 €
Licht mit Sichtschutz
Ganzglastür SATINO
Eine satinierte Alternative für Räume, in denen Lichtdurchlass und reduzierter Einblick gemeinsam gefragt sind.
ab 137,00 €
Weiterplanen
Die nächsten sinnvollen Schritte
Zarge prüfenVoraussetzungen, Bandaufnahme und Schlossposition DIN-Richtung bestimmenBandseite und Blickrichtung sicher zuordnen Bohrbild wählenStudio, Office und passende Beschlagkombinationen Glastüren entdeckenDesigns und Türblätter im Sortiment vergleichen
Häufige Restfragen
FAQ zur Glastür nach Maß
Kann ich das Maß meiner alten Holztür übernehmen?
Nein, nicht ungeprüft. Das bisherige Türblattmaß und das benötigte Glasmaß sind nicht identisch. Entscheidend sind die Maße und Positionen an der vorhandenen Zarge.
Was passiert, wenn nur ein Messwert außerhalb des Standardbereichs liegt?
Dann ist die Standardmaßentscheidung nicht mehr automatisch belastbar. Der abweichende Wert muss geklärt und gegebenenfalls als Sondermaß beziehungsweise im Rahmen einer technischen Einzelprüfung behandelt werden.
Warum müssen Band- und Schlossmaße zur Höhe passen?
Weil ein Türblatt nicht nur in die Öffnung passen, sondern auch an den vorhandenen Bandaufnahmen und am Schließblech funktionieren muss. Ein passendes Breiten- und Höhenmaß allein genügt deshalb nicht.
Was gehört bei Glastüren zum Lieferumfang?
Geliefert wird das Glastürblatt. Beschläge, Schlosskasten, Griff, Zarge, Montagezubehör und Montageleistungen gehören nicht automatisch zum Lieferumfang.
Persönliche Produktberatung
Messwerte vor der Bestellung gemeinsam prüfen
Senden Sie Fotos der Zarge sowie die Messwerte A, B, C, D und G. Hilfreich sind außerdem DIN-Richtung, gewünschtes Design und Informationen zur vorhandenen Bandaufnahme.
