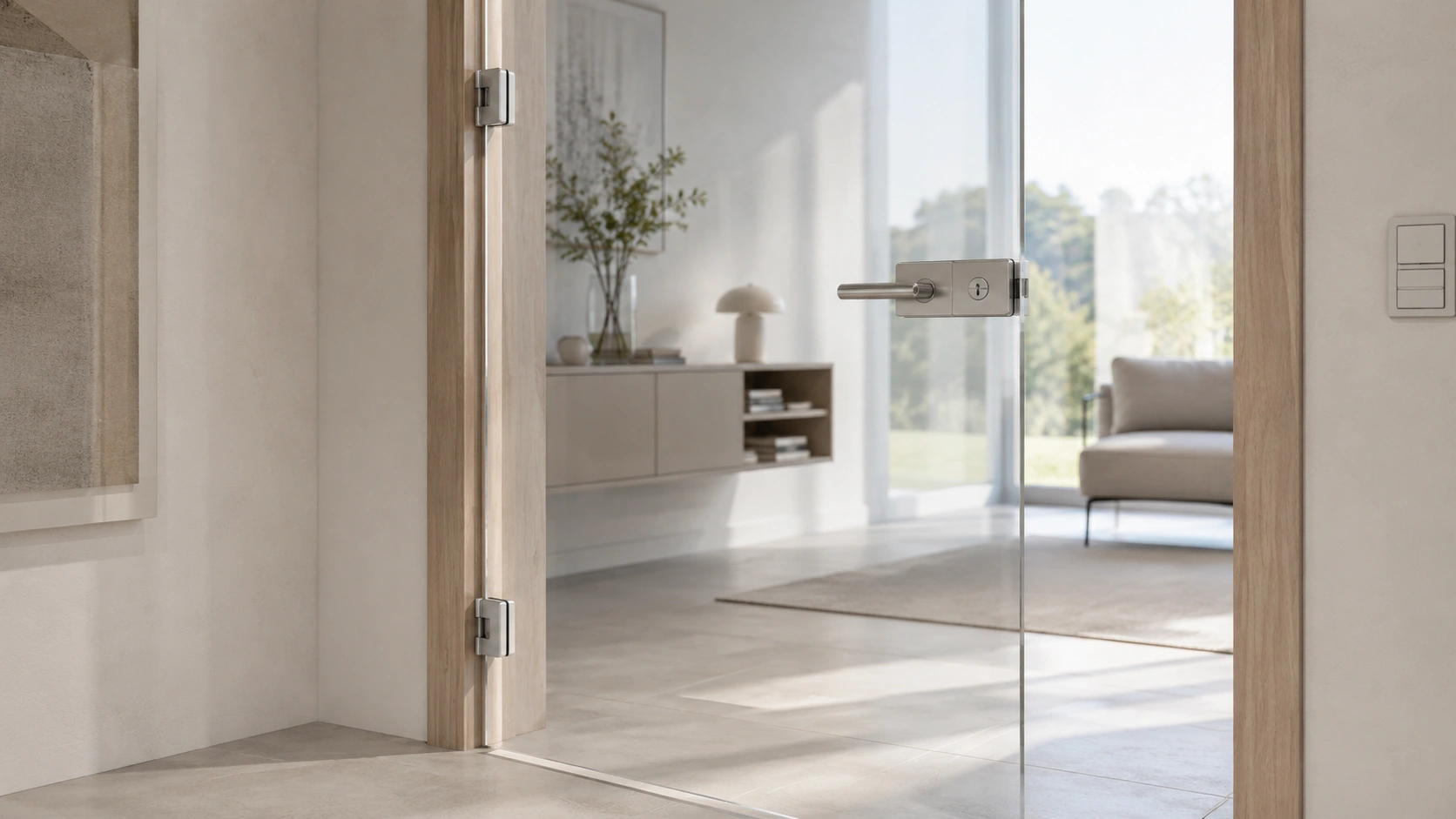

Planungshilfe für Holz- und Stahlzargen
Glastür in vorhandene Zarge einbauen – Voraussetzungen
Eine vorhandene Zarge kann häufig weiterverwendet werden. Entscheidend sind jedoch nicht nur Breite und Höhe, sondern auch Bandpositionen, Schlossmaß, DIN-Richtung, Bohrbild und Beschlag.
Glastüren nach Maß ansehen Zarge in vier Schritten prüfen →
Vorhandene Zarge prüfen Standard- oder Sondermaß bestimmen Studio/Office bevorzugt
Die kurze Antwort
Ja – wenn Zarge, Maße und Beschlag als System zusammenpassen.
Das alte Holztürblattmaß darf nicht ungeprüft als Glasmaß übernommen werden. Für eine belastbare Entscheidung werden Zargenfalzbreite, Zargenfalzhöhe, Bandbezug, Bandabstand und Schlossposition benötigt.
Vollständige Maßplanung öffnen01StandardmaßAlle Werte passen 02SondermaßMindestens ein Wert weicht ab 03PrüfungMaße oder Zarge sind unklarInhalt und Planungsschritte1. Voraussetzungen 2. Richtig messen 3. Standard oder Sondermaß 4. Beschlag wählen Fehler vermeiden FAQVoraussetzungen Richtig messen Standard oder Sondermaß Beschlag wählen Fehler vermeiden FAQ
Schritt 1

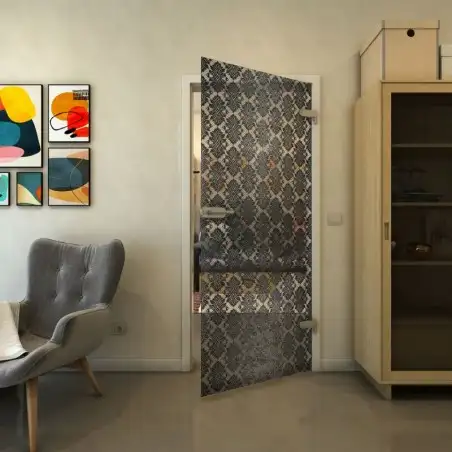

Aus der Bilddatenbank
Passende Türblattwirkung mitdenken
Nach der technischen Zargenprüfung lässt sich die gewünschte Glaswirkung auswählen. Die Beispiele zeigen drei bewusst unterschiedliche Richtungen.
Zuerst die Einbausituation prüfen
Vier Punkte entscheiden, ob sich die vorhandene Zarge grundsätzlich eignet. Diese Prüfung kommt vor jeder Maßzuordnung.
01Zarge technisch intakt
Falz, Bandaufnahmen und Schließblech dürfen keine relevanten Schäden oder Lockerungen aufweisen.
02Messwerte vollständig
Breite und Höhe allein reichen nicht. Band- und Schlossposition gehören zwingend dazu.
03DIN-Richtung eindeutig
Bandseite und gewünschte Sicht- oder Veredelungsseite müssen gemeinsam festgelegt werden.
04Bohrbild und Beschlag kompatibel
Türblatt, Schlosskasten und Bänder werden als zusammengehöriges System geplant.
- 01Zarge technisch intakt
- 02Messwerte vollständig
- 03DIN-Richtung eindeutig
- 04Bohrbild und Beschlag kompatibel
Zum Vergrößern die Grafik antippen.
Schritt 2
Diese fünf Messwerte werden wirklich benötigt
A – Bandbezug oben
Obere Zargenfalzkante bis Mitte des oberen Bandes.
B – Zargenfalzhöhe
Fertiger Boden bis zur oberen inneren Falzkante.
C – Bandabstand
Mitte oberes Band bis Mitte unteres Band.
D – Schloss-/Schließfallenmaß
Obere Falzkante bis Mitte Schlossfalle oder Schließblech.
G – Zargenfalzbreite
Lichte Breite zwischen den inneren Zargenfalzkanten.
A – Bandbezug obenObere Zargenfalzkante bis Mitte des oberen Bandes.B – ZargenfalzhöheFertiger Boden bis zur oberen inneren Falzkante.C – BandabstandMitte oberes Band bis Mitte unteres Band.D – Schloss-/SchließfallenmaßObere Falzkante bis Mitte Schlossfalle oder Schließblech.G – ZargenfalzbreiteLichte Breite zwischen den inneren Zargenfalzkanten.Praxistipp: Breite und Höhe an mehreren Stellen kontrollieren. Zusätzlich Fotos von Bandaufnahmen und Schließblech aufnehmen.
Schritt 3
Standardmaß, gekürzte Variante oder Sondermaß?
Ein Standardmaß ist nur möglich, wenn Breite, Höhe, Bandmaße und Schlossposition gemeinsam in den vorgesehenen Toleranzen liegen.
StandardmaßAlle relevanten Werte passen
Die Zargenmaße treffen ein Toleranzfenster; Band- und Schlossposition sind kompatibel.
Gekürzte VarianteNur bestimmte Höhen passen
Die Zuordnung ist shopbezogen und wird vor der Bestellung geprüft.
SondermaßMindestens ein Wert weicht ab
Dann sind individuelle Berechnung und technische Prüfung erforderlich.
StandardmaßAlle relevanten Werte passen.
Die Zargenmaße treffen ein hinterlegtes Toleranzfenster und Band- sowie Schlossposition sind kompatibel.
Gekürzte VarianteNur bestimmte Höhen passen.
Die Zuordnung ist shopbezogen und muss vor Bestellung gegen das aktuelle Sortiment geprüft werden.
SondermaßMindestens ein Wert weicht ab.
Dann ist eine individuelle Berechnung und technische Prüfung erforderlich.
Standardbreiten anzeigen591 mm→ 584 mm Glas716 mm→ 709 mm Glas841 mm→ 834 mm Glas966 mm→ 959 mm GlasStandard- und Kürzhöhen anzeigen1.983 mm→ 1.972 mm Glas2.108 mm→ 2.097 mm Glas1.971 mm→ 1.960 mm Glas1.961 mm→ 1.950 mm Glas1.951 mm→ 1.940 mm Glas
| Zargenfalzbreite G | Toleranzfenster | Glasbreite |
|---|---|---|
| 591 mm | 588–594 mm | 584 mm |
| 716 mm | 713–719 mm | 709 mm |
| 841 mm | 838–844 mm | 834 mm |
| 966 mm | 963–969 mm | 959 mm |
| Zargenfalzhöhe B | Toleranzfenster | Glashöhe | Einordnung |
|---|---|---|---|
| 1.983 mm | 1.980–1.986 mm | 1.972 mm | Standardmaß |
| 2.108 mm | 2.105–2.111 mm | 2.097 mm | Standardmaß |
| 1.971 mm | 1.968–1.974 mm | 1.960 mm | gekürzte Variante |
| 1.961 mm | 1.958–1.964 mm | 1.950 mm | gekürzte Variante |
| 1.951 mm | 1.948–1.954 mm | 1.940 mm | gekürzte Variante |
Shopbezogene Grundlage BreiteGlasbreite = G − 7 mmShopbezogene Grundlage HöheGlashöhe = B − 11 mm
Diese Abzüge sind keine universelle Normformel. Sie bilden die systemspezifische Planungslogik dieses Sortiments ab.
Schritt 4
Studio/Office ist die bevorzugte Kombination
Der gerundete Studio-Schlosskasten wird mit stabileren Office-Bändern kombiniert. Für viele häufig genutzte Wohnraumtüren ist das die bevorzugte Lösung, sofern Produkt, Bohrbild und Einbausituation passen.
EmpfehlungStudio / Office
Gerundeter Studio-Schlosskasten mit stabilen Office-Bändern.
AlternativeStudio / Studio
Durchgehend weichere und dezente Optik.
AlternativeOffice / Office
Eckige, robuste Ausführung für hohe Nutzung.
EmpfehlungStudio / Office
Gerundeter Schlosskasten, stabile Office-Bänder.
AlternativeStudio / Studio
Durchgehend weichere, dezente Optik.
AlternativeOffice / Office
Eckige, robuste Ausführung für hohe Nutzung.
Beschläge und Bohrbilder im Detail vergleichen
Vor der Bestellung
Diese vier Fehler führen besonders häufig zu Fehlbestellungen
01Altes Türblattmaß übernehmen
Holztürmaß und benötigtes Glasmaß sind nicht identisch.
02Nur Breite und Höhe messen
Band- und Schlossposition können ein scheinbar passendes Maß ausschließen.
03DIN-Richtung isoliert bestimmen
Bei Motivgläsern müssen Bandseite und gewünschte Sichtseite gemeinsam geplant werden.
04Beschlag zu spät auswählen
Bohrbild, Schlosskasten und Bänder gehören vor der Bestellung zusammen.
01Altes Türblattmaß übernehmen
02Nur Breite und Höhe messen
03DIN-Richtung isoliert bestimmen
04Beschlag zu spät auswählen
Nach der technischen Prüfung
Zwei sinnvolle Ausgangsmodelle
Klarglas maximiert den Lichtdurchlass; Satino bietet mehr Sichtschutz.
Wichtig zum Lieferumfang: Bei den hier gezeigten Glastüren umfasst das Angebot das Türblatt. Beschläge, Schlosskasten, Griff und weitere Komponenten werden passend zur Einbausituation separat ausgewählt.
Ganzglastür KLAR
Klare Ausführung für maximalen Lichtdurchlass und eine neutrale Raumwirkung.
Ganzglastür SATINO
Satinierte Ausführung für Helligkeit mit zusätzlichem Sichtschutz.
ab 137,00 €Modell SATINO ansehen
Weiterplanen
Der nächste sinnvolle Schritt
Glastür nach Maß planenAufmaß, Bestellmaß und Toleranzen Beschläge und BohrbilderStudio und Office richtig auswählen Holztür durch Glastür ersetzenAustausch vollständig vorbereiten
Häufige Fragen
Was vor dem Einbau noch wichtig ist
Kann jede Holzzarge weiterverwendet werden?
Nein. Die Zarge muss technisch intakt sein, und Maße, Bandaufnahmen, Schlossposition, DIN-Richtung sowie Bohrbild müssen zur neuen Glastür passen.
Wann ist ein Sondermaß erforderlich?
Sobald ein relevanter Messwert außerhalb der vorgesehenen Standardtoleranzen liegt oder die Werte nicht miteinander kompatibel sind, ist eine Sondermaß- oder Einzelfallprüfung erforderlich.
Welche Beschlagkombination wird empfohlen?
Für viele häufig genutzte Wohnraumtüren wird Studio/Office bevorzugt. Studio/Studio und Office/Office bleiben Alternativen für besondere Einsatz- und Gestaltungsfälle.
Gehören Beschläge zum Lieferumfang der Glastür?
Nein. Der Lieferumfang der Glastür umfasst das Türblatt. Beschläge, Schlosskasten, Griff und weitere Komponenten werden passend zu Zarge, Bohrbild und Nutzung separat ausgewählt.
Persönliche Produktberatung
Noch unsicher, ob Ihre Zarge passt?
Senden Sie uns Zargen-, Band- und Schlossmaße sowie Fotos der Bandaufnahmen und des Schließblechs. Wir helfen bei der Einordnung.
