Glastür Beschläge und Bohrbilder – Studio oder Office

Kurzantwort

Nicht der Beschlag allein entscheidet, sondern das vollständige System.

Das Bohrbild wird vor der Fertigung des Sicherheitsglases festgelegt und lässt sich später nicht einfach ändern. Prüfen Sie deshalb zuerst die vorhandene Zarge und Bandaufnahme, danach Schlossbereich, DIN-Richtung und gewünschten Griff. Beschläge, Schlosskasten und Griff gehören bei Glastüren nicht automatisch zum Lieferumfang des Türblatts.

Bohrbild verstehen Studio oder Office System prüfen Fehler vermeiden FAQ

Grundlage

Was bedeutet „Bohrbild“ bei einer Glastür?

Das Bohrbild bezeichnet die festgelegten Ausschnitte und Bohrungen im Glastürblatt für Schlosskasten und Bänder. Es bestimmt, welche Beschläge montiert werden können. Da Sicherheitsglas nach der Fertigung nicht gebohrt, geschnitten oder geschliffen werden darf, muss diese Entscheidung vor der Bestellung feststehen.

01

Schlossbereich

Der Schlosskasten muss exakt zum vorgesehenen Studio- oder Office-Ausschnitt passen.

02

Bandbereich

Bänder und Glasbohrungen müssen zueinander sowie zur Bandaufnahme der Zarge passen.

03

DIN-Richtung

Bandseite, Schlossseite und Veredelungsseite müssen vor der Bestellung eindeutig festgelegt sein.

04

Lieferumfang

Bei glastuerwelt.de umfasst die Glastür grundsätzlich das Türblatt; Beschläge werden separat gewählt.

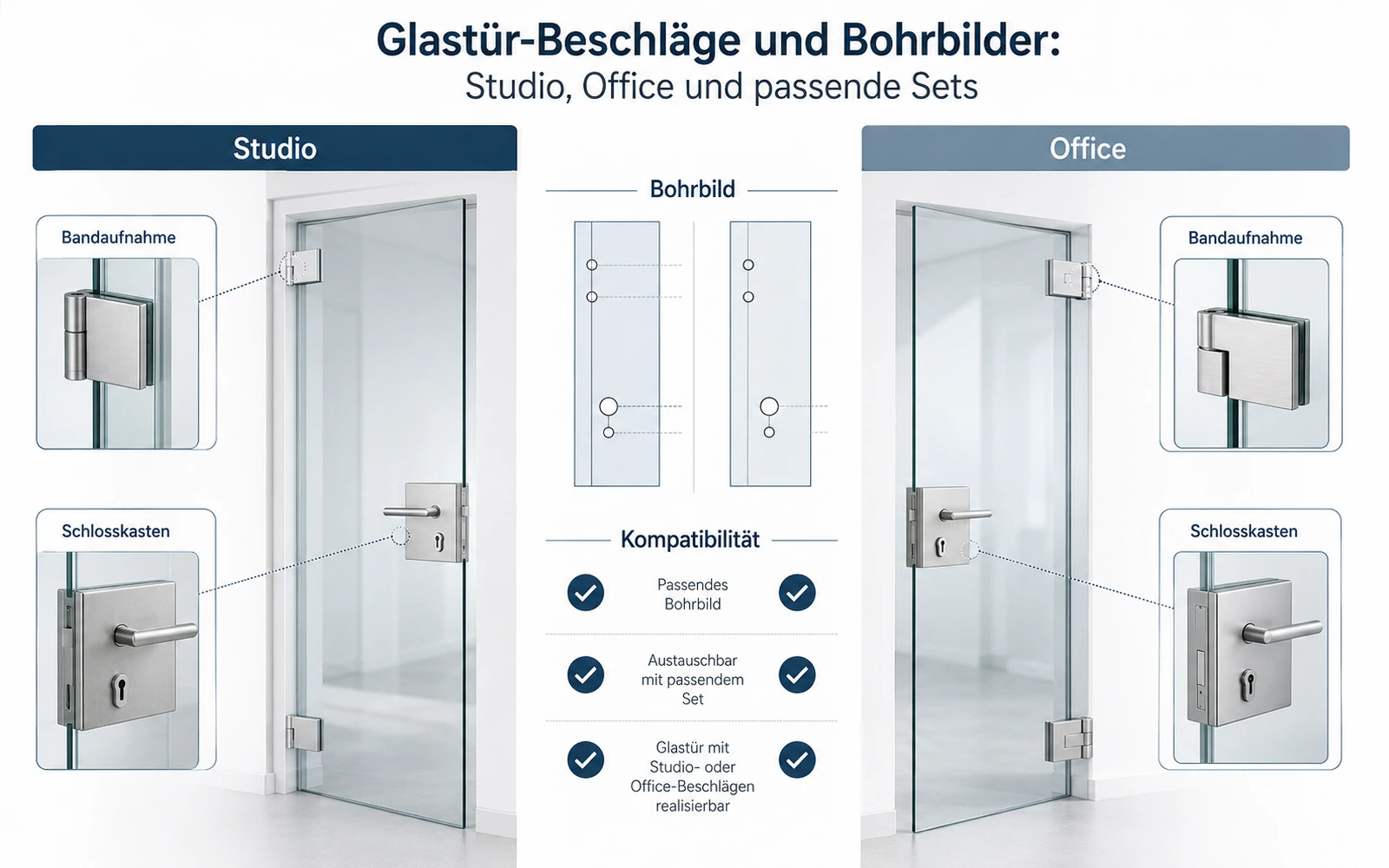

Entscheidungsmatrix

Welche Kombination passt?

Bevorzugte Empfehlung

Studio / Office

Gerundeter Studio-Schlosskasten kombiniert mit robusten Office-Bändern. Eine ausgewogene Lösung für viele häufig genutzte Wohnraumtüren, sofern Zarge und Produktdaten passen.

Alternative

Studio / Studio

Einheitlich weichere, gerundete Optik. Sinnvoll, wenn Türblatt, Bandaufnahme und gewünschtes Beschlagset ausdrücklich auf Studio/Studio ausgelegt sind.

Alternative

Office / Office

Konsequent eckige und robuste Ausführung. Geeignet, wenn eine Office-Bandaufnahme und ein Office-Schlossbereich gemeinsam vorgesehen sind.

Wichtig: Die Bezeichnungen beschreiben keine frei kombinierbaren Designteile. Maßzeichnung, Bohrbild und reales Beschlagset müssen dieselbe Kombination ausweisen.

Bestellcheck

Beschlag und Türblatt in sechs Schritten abstimmen

1. 1

   Zarge identifizieren

   Holz- oder Stahlzarge sowie Zustand und Bandaufnahme feststellen.

2. 2

   Bandpositionen messen

   Oberen Bandbezug und Bandabstand an der vorhandenen Zarge kontrollieren.

3. 3

   Schlossposition prüfen

   Schließblech beziehungsweise Schlosslage muss zur geplanten Türhöhe passen.

4. 4

   DIN-Richtung festlegen

   Bandseite immer aus der festgelegten Blickrichtung bestimmen.

5. 5

   Bohrbild auswählen

   Studio/Office, Studio/Studio oder Office/Office verbindlich festlegen.

6. 6

   Lieferumfang abgleichen

   Türblatt, Beschlagset, Schlosskasten, Griff und eventuell benötigte Rahmenteile getrennt prüfen.

Bei einer vorhandenen Zarge sollten Sie zusätzlich die technischen Voraussetzungen der Zarge prüfen. Was tatsächlich im Paket enthalten ist, erklärt der Ratgeber zum Lieferumfang einer Glastür.

Fehlbestellungen vermeiden

Diese fünf Fehler sind besonders kritisch

Nur nach der Optik wählen

Ein optisch passender Schlosskasten kann technisch zum Bohrbild oder zur Zarge unpassend sein.

Studio und Office beliebig mischen

Nur ausdrücklich vorgesehene Kombinationen bestellen; Produktbezeichnung und Zeichnung müssen übereinstimmen.

DIN-Richtung offenlassen

Eine falsche Bandseite kann Schlosslage, Motivseite und Bedienrichtung unbrauchbar machen.

Beschläge im Türpreis voraussetzen

Das angebotene Glastürblatt enthält nicht automatisch Bänder, Schlosskasten, Griff oder Zargenteile.

Nachträgliche Glasbearbeitung einplanen

Fehlende oder falsche Bohrungen lassen sich am fertigen Sicherheitsglas nicht nachholen.

Passende Ausgangspunkte

Türblatt und Zubehör getrennt auswählen

Die folgenden Beispiele verdeutlichen die getrennte Planung von Glastürblatt und Zargenkomponente. Preise, Varianten und Verfügbarkeit bitte vor Veröffentlichung erneut prüfen.

Ganzglastür KLAR

Das Bohrbild wird bei der Konfiguration passend zum geplanten Beschlagsystem gewählt.

ab 114,00 €Modell ansehenZargenkomponente

Rahmenteil für Holzzarge OFFICE

Beispiel für ein separat zu prüfendes Zubehörteil; die Eignung hängt von Zarge und Bandaufnahme ab.

ab 9,00 €Zubehör ansehen

Weiterplanen

Die nächsten sinnvollen Prüfungen

Vorhandene Zarge prüfenMaße, Bandaufnahme und Schlossposition Lieferumfang verstehenTürblatt und Zusatzkomponenten trennen DIN-Richtung bestimmenBandseite vor der Bestellung festlegen

Häufige Fragen

FAQ zu Glastür-Beschlägen und Bohrbildern

Was ist bei Glastüren der Unterschied zwischen Studio und Office?

Studio und Office bezeichnen unterschiedliche Ausführungen im Schloss- und Bandbereich. Entscheidend ist nicht nur die Form, sondern das dazu passende Bohrbild im Glas und die Bandaufnahme der Zarge.

Welche Kombination empfiehlt glastuerwelt.de?

Für viele Wohnraumsituationen wird Studio/Office bevorzugt: Studio-Schlosskasten mit Office-Bändern. Die konkrete Eignung muss jedoch immer anhand von Türblatt, Zarge und Produktdaten geprüft werden.

Kann man Beschlagbohrungen später ändern?

Nein. Fertiges Sicherheitsglas darf nicht nachträglich gebohrt, geschnitten oder geschliffen werden. Das richtige Bohrbild muss vor der Bestellung feststehen.

Sind Beschläge bei der Glastür automatisch enthalten?

Nein. Der verbindliche Lieferumfang der Glastür ist das Türblatt. Bänder, Schlosskasten, Griff, Rahmenteile und Montagezubehör werden separat geprüft und ausgewählt.

Persönliche Produktberatung

Bohrbild und Beschlag vor der Bestellung abgleichen

Senden Sie uns Fotos der Zarge sowie Zargenfalzmaße, Bandpositionen, Schlossposition und gewünschte DIN-Richtung. Wir helfen bei der Einordnung, ohne eine ungeprüfte technische Freigabe zu versprechen.
