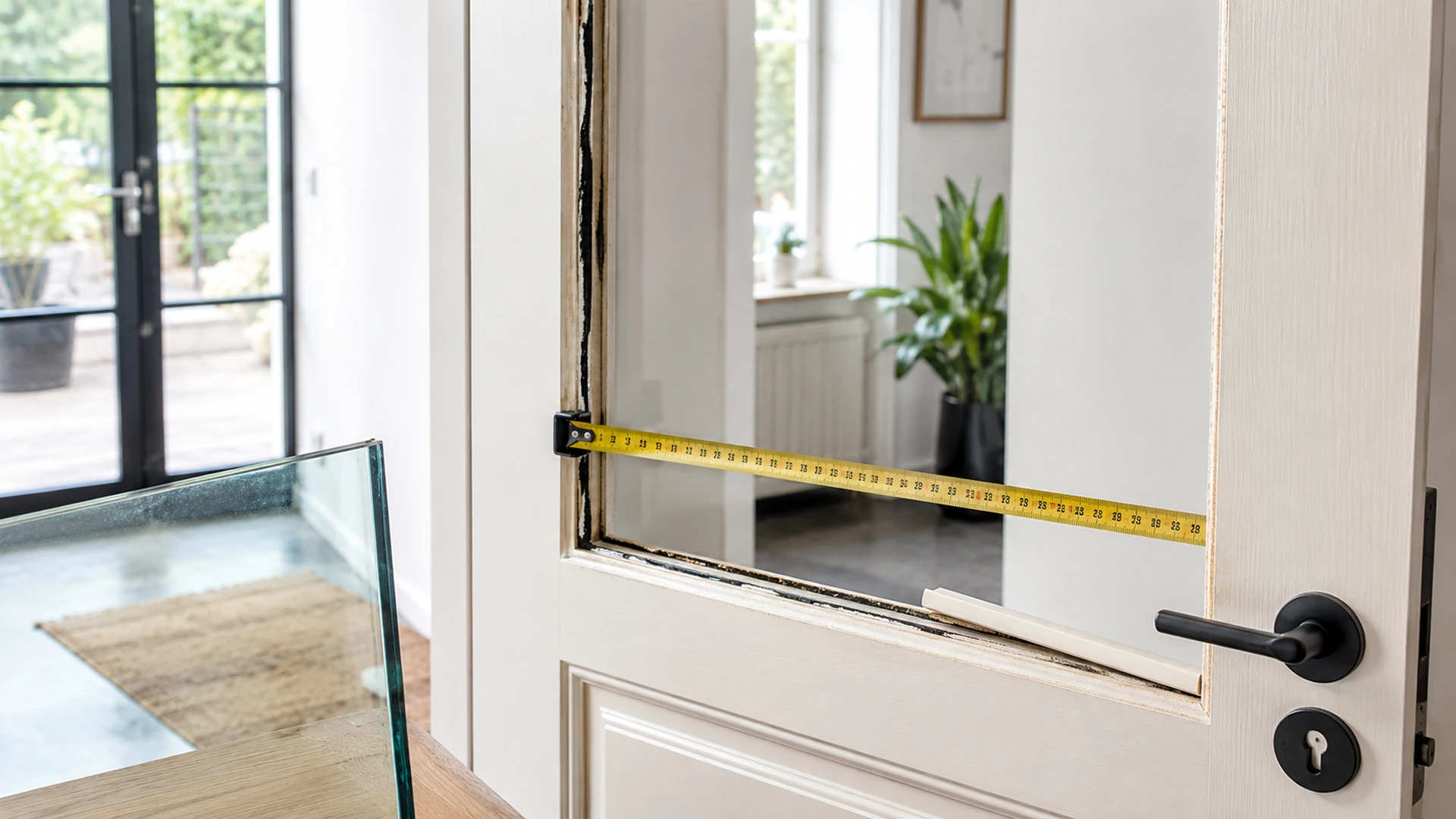

Türglasscheibe richtig ausmessen

Eine neue Türglasscheibe wird nicht nach dem sichtbaren Ausschnitt bestellt. Maßgeblich ist entweder die vorhandene, passend sitzende Scheibe oder die tatsächliche Aufnahme hinter den Glasleisten. Breite, Höhe, Dicke und Form müssen getrennt dokumentiert und gegengeprüft werden.

Messweg auswählen Lichtausschnitte ansehen

Der wichtigste Grundsatz

Sichtmaß, Öffnungsmaß und Scheibenmaß sind drei verschiedene Werte

Das sichtbare Maß endet an den Glasleisten. Die tatsächliche Scheibe reicht dahinter und liegt in der Aufnahme des Türblatts. Wer nur die sichtbare Fläche misst, bestellt daher häufig zu klein.

Am sichersten ist eine intakte Altscheibe als Referenz. Fehlt sie, wird die lichte Öffnung mehrfach gemessen und anschließend nach der für das konkrete Sortiment beziehungsweise Türsystem geltenden Maßlogik umgerechnet.

Zwei Messwege Messprotokoll Rechenbeispiel Kontrollpunkte Produkte FAQ

Zuerst die richtige Ausgangslage bestimmen

Zwei Messwege führen zum Scheibenmaß

Die Vorgehensweise hängt davon ab, ob eine intakte, passend sitzende Scheibe vorhanden ist. Beide Wege dürfen nicht vermischt werden.

A

Intakte Altscheibe vorhanden

1. Scheibe sicher ausbauen oder zugänglich machen.
2. Breite und Höhe an mehreren Stellen messen.
3. Glasdicke mit geeignetem Messmittel bestimmen.
4. Form, Ecken und mögliche Besonderheiten dokumentieren.
5. Prüfen, ob die alte Scheibe zuvor spannungsfrei saß.

Vorteil: Das reale Scheibenmaß liegt direkt vor und muss nicht aus dem sichtbaren Ausschnitt abgeleitet werden.

B

Keine verlässliche Altscheibe vorhanden

1. Glasleisten beziehungsweise Aufnahme sichtbar freilegen.
2. Lichte Öffnung oben, mittig und unten messen.
3. Lichte Höhe links, mittig und rechts messen.
4. Glasdicke und Art der Auflage dokumentieren.
5. Erst danach die systemspezifische Maßzugabe oder den Abzug anwenden.

Grenze: Ohne klare Kenntnis der Aufnahme darf aus dem sichtbaren Maß kein Bestellmaß geschätzt werden.

Nicht nur einen Einzelwert notieren

Ein Messprotokoll macht Abweichungen sichtbar

Notieren Sie jeden Wert getrennt. So lässt sich erkennen, ob die Öffnung parallel und rechtwinklig ist oder ob Glasleisten und Türblatt Abweichungen aufweisen.

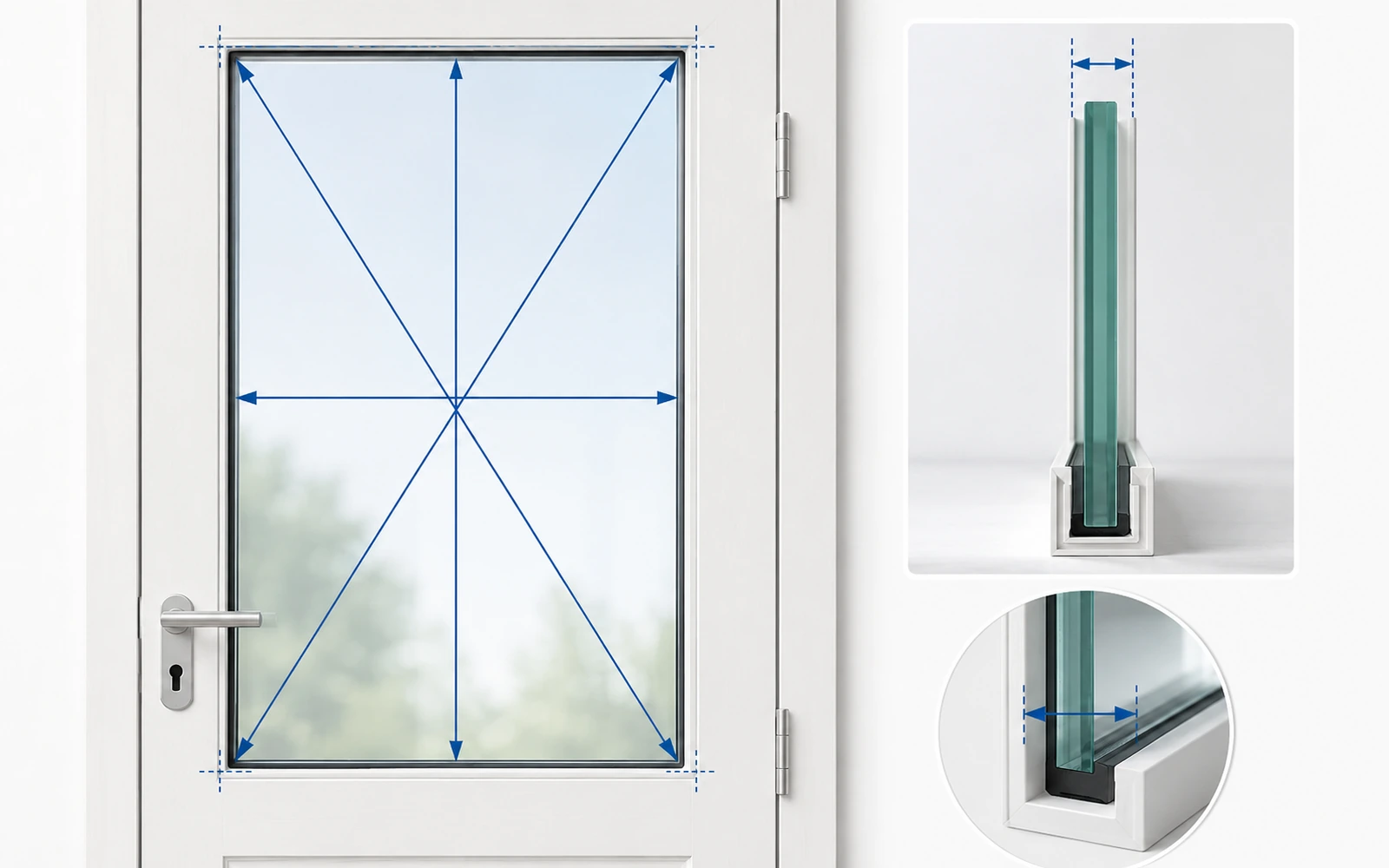

B1Breite obenB2Breite mittigB3Breite untenH1Höhe linksH2Höhe mittigH3Höhe rechtsD1/D2Diagonalen zur WinkelkontrolleGGlasdicke

Die Diagonalen sind keine Bestellmaße. Sie zeigen, ob die Öffnung annähernd rechtwinklig ist. Deutlich unterschiedliche Werte sind ein Stop-Signal für eine pauschale Maßübertragung.

Beispiel aus der dokumentierten Sortimentslogik

Von der lichten Öffnung zum Scheibenmaß

Für die im Projekt dokumentierte Lichtausschnitt-Logik wird bei einer passenden rechteckigen Aufnahme von der lichten Öffnung jeweils 5 mm abgezogen. Diese Regel ist systemspezifisch und darf nicht ungeprüft auf andere Türen oder Hersteller übertragen werden.

Lichte Öffnungsbreite540 mmAbzug laut Systemlogik− 5 mmBestellbreite535 mmLichte Öffnungshöhe1.425 mmAbzug laut Systemlogik− 5 mmBestellhöhe1.420 mm

Diese Rechnung gilt nur bei bestätigter Aufnahme

Vor der Bestellung müssen Glasleisten, Auflage, Glasdicke, Form und vorhandene Toleranz geprüft sein. Eine abweichende Tür- oder Leistenkonstruktion kann eine andere Maßlogik erfordern.

Vor dem Absenden der Bestellung

Sechs Kontrollpunkte verhindern typische Messfehler

1. Einheit prüfen

Alle Maße einheitlich in Millimetern notieren. Keine gemischten Zentimeter- und Millimeterangaben verwenden.

2. Breite und Höhe kennzeichnen

Werte nicht nur als Zahlenpaar notieren. Eindeutig markieren, welcher Wert Breite und welcher Höhe ist.

3. Glasdicke bestätigen

Die vorhandene Aufnahme muss zur vorgesehenen Glasdicke passen. Nicht allein aus der Optik schätzen.

4. Form dokumentieren

Rechteck, Rundbogen, Schräge oder Sonderkontur benötigen eine eindeutige Skizze beziehungsweise Schablone.

5. Motivseite festlegen

Bei einseitiger Veredelung DIN-Richtung und gewünschte Ansichtsseite vor der Bestellung klären.

6. Aufnahme fotografieren

Fotos ohne Glasleisten und Detailbilder der Auflage helfen, unklare Messsituationen vorab zu beurteilen.

Erst nach bestätigtem Scheibenmaß

Zwei Designbeispiele für die neue Türglasscheibe

Das Motiv wird erst gewählt, wenn Breite, Höhe, Glasdicke und Ausrichtung bestätigt sind. Geliefert wird jeweils ausschließlich die Glasscheibe.

Ruhige Satinierung

Lichtausschnitt Kiel

Eine zurückhaltende Motivscheibe für Türen, bei denen Licht und reduzierte direkte Durchsicht im Vordergrund stehen.

ab 159,00 €

Scheibe ansehen

Grafisches Linienmotiv

Lichtausschnitt Coesfeld

Eine stärker gegliederte Gestaltung, wenn die neue Scheibe als sichtbares Designelement der Tür wirken soll.

ab 159,00 €

Motiv ansehen

Nach dem Aufmaß

So geht die Planung sinnvoll weiter

Maßbegriffe und Standardformen verstehenSichtmaß, Öffnungsmaß, Scheibenmaß sowie G1/G2/G3 sauber einordnen Glaseinsatz nach Maß bestellenGlasdicke, Kanten, Motivseite und vollständige Bestelldaten zusammenführen Vorhandene Scheibe sicher ersetzenAusbau, Glasleisten, Auflage und Wiedereinbau planen Glasscheiben und Designs ansehenNach bestätigtem Maß passende Lichtausschnitte auswählen

Restfragen zum Aufmaß

Was vor dem Bestellen noch geklärt werden sollte

Sollte ich die alte Scheibe oder die Öffnung in der Tür messen?

Eine intakte, passend sitzende Altscheibe ist meist die beste Referenz und wird direkt in Breite, Höhe und Dicke gemessen. Fehlt die Scheibe oder ist sie nicht zuverlässig messbar, wird die lichte Öffnung an mehreren Stellen erfasst und nach der für das konkrete System vorgesehenen Maßlogik in ein Bestellmaß übertragen.

Warum muss ich Breite und Höhe an mehreren Stellen messen?

Türblatt, Glasleisten und Ausschnitt können geringfügig aus dem Winkel oder ungleichmäßig sein. Mehrere Messpunkte zeigen, ob die Öffnung parallel verläuft. Für die Planung ist nicht automatisch der größte Wert maßgeblich; entscheidend ist die systemspezifische Zugabe beziehungsweise Abzugslogik.

Reicht das sichtbare Glasmaß als Bestellmaß?

Nein. Das sichtbare Maß beschreibt nur den Teil der Scheibe, der nach dem Einbau zu sehen ist. Die Scheibe greift zusätzlich hinter die Glasleisten beziehungsweise in die Aufnahme. Sichtmaß und tatsächliches Scheibenmaß sind deshalb nicht identisch.

Wie messe ich eine gebrochene Türglasscheibe?

Lose Bruchstücke sollten nicht zusammengesetzt und als alleinige Maßgrundlage verwendet werden. Sicherer ist es, erhaltene Kantenmaße mit der lichten Öffnung und der vorhandenen Aufnahme zu vergleichen. Bei unklarer Konstruktion sollte die Scheibe erst nach fachlicher Prüfung bestellt werden.

Was gehört beim Lichtausschnitt zum Lieferumfang?

Für das Aufmaß wichtig: Geliefert wird ausschließlich die Glasscheibe. Türblatt, Glasleisten, Dichtungen, Klötze, Befestigungsmittel und Montageleistungen gehören nicht zum Lieferumfang, sofern die Produktseite nichts anderes ausdrücklich nennt.
