Sichtmaß · Falzmaß · Scheibenmaß

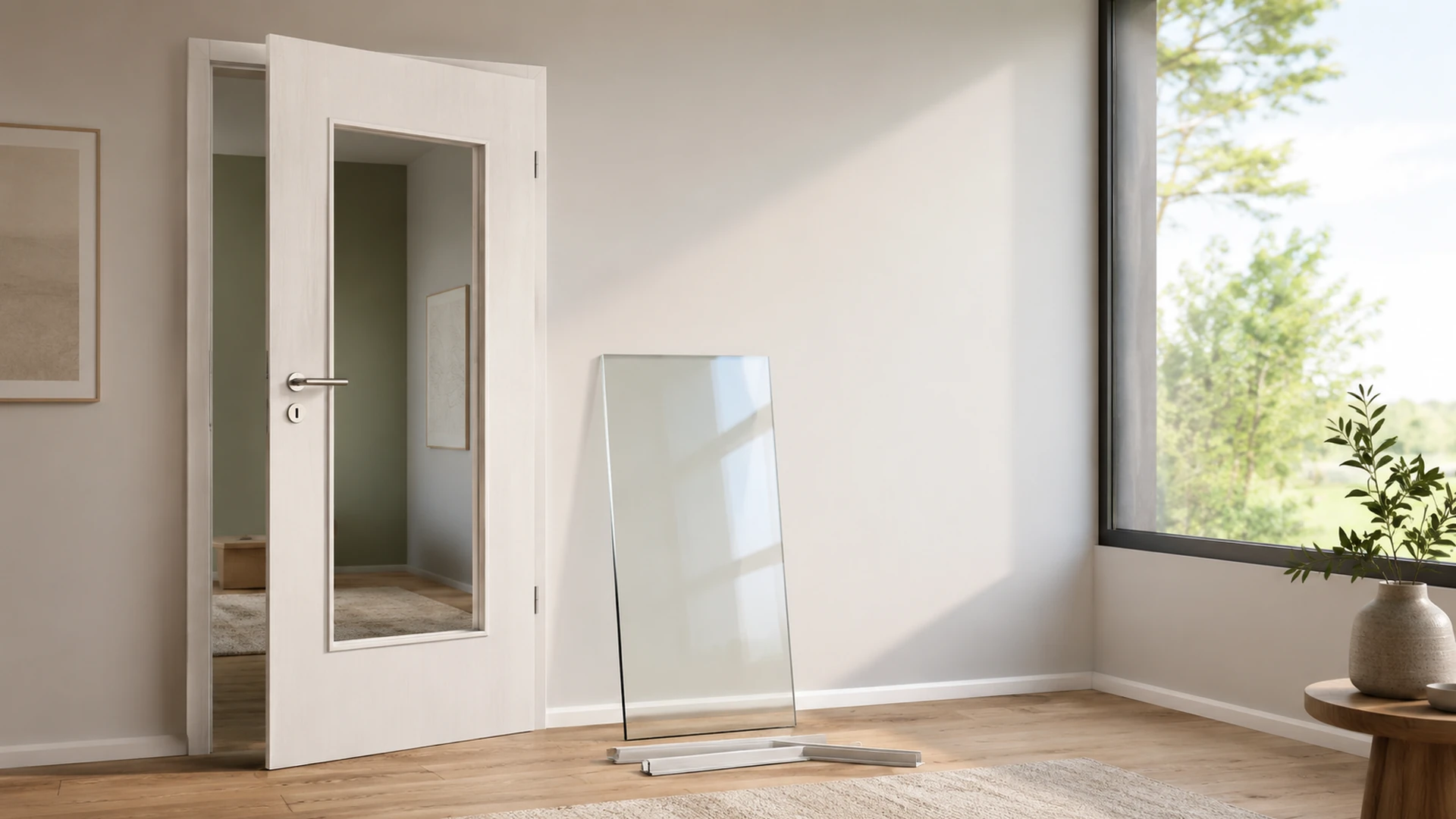

Lichtausschnitt-Maße und Standardformen richtig bestimmen
Ein Lichtausschnitt wird nicht zuverlässig über Kürzel wie G1, G2 oder G3 bestellt. Entscheidend ist die konkrete Tür: Entweder wird die vorhandene Glasscheibe direkt gemessen oder das Scheibenmaß aus der lichten Öffnung beziehungsweise dem inneren Falz ermittelt. Türblattmaß, sichtbare Glasfläche und tatsächliches Bestellmaß sind dabei drei unterschiedliche Größen.
Messweg auswählen Glasscheiben ansehen
Die kurze Antwort
Das Bestellmaß ist das tatsächliche Scheibenmaß
Vorhandene Scheibe: Breite und Höhe der ausgebauten Scheibe direkt in Millimetern messen.
Keine Scheibe vorhanden: lichte Öffnung oder inneren Falz messen und für dieses Sortiment jeweils 5 mm von Gesamtbreite und Gesamthöhe abziehen.
G1, G2, G3: nur als herstellerbezogene Formbezeichnungen verstehen, niemals als universelle Maßangabe.
Zusätzlich prüfen: Glasdicke, Kantenform und Eignung der vorhandenen Aufnahme.
Maßbegriffe Messweg Beispiel Standardformen Messfehler FAQ

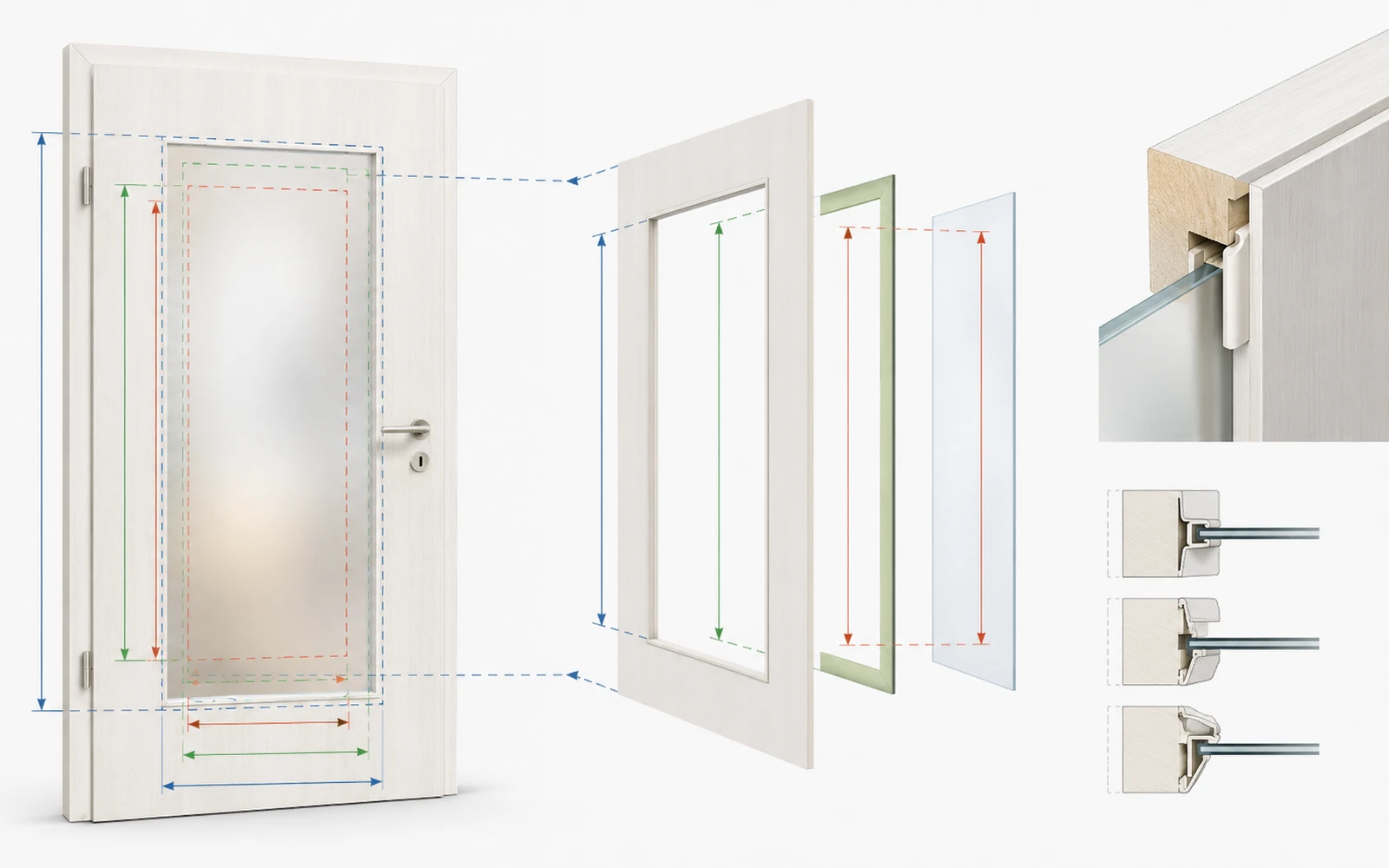

Vier Maße, vier verschiedene Aussagen
Türblattmaß, Ausschnitt, Sichtmaß und Scheibenmaß nicht verwechseln
Die meisten Fehlbestellungen entstehen nicht beim Ablesen des Zollstocks, sondern bei der falschen Benennung des gemessenen Bereichs.
01
Türblattmaß
Es beschreibt Breite und Höhe der gesamten Innentür. Daraus lässt sich das Glasmaß nur ableiten, wenn Türprogramm und Lichtausschnitt-Ausführung eindeutig bekannt sind.
02
Lichte Öffnung
Das ist die freie Öffnung innerhalb des Türblatts beziehungsweise der Aufnahme. Sie ist größer als die sichtbare Glasfläche und dient bei fehlender Scheibe als Grundlage für die systemspezifische Berechnung.
03
Sichtmaß
Es bezeichnet nur den Glasbereich, der nach dem Einsetzen sichtbar bleibt. Die Glasscheibe reicht hinter Glasleisten oder Falz weiter und ist deshalb größer als das Sichtmaß.
04
Scheibenmaß
Breite und Höhe der tatsächlich einzusetzenden Glasscheibe. Dieses Maß ist zusammen mit Glasdicke, Kanten und Ausführung die Grundlage der Bestellung.
Zwei unterschiedliche Ausgangssituationen
So wählen Sie den richtigen Messweg
- Alte Glasscheibe vorhanden: Die Scheibe ist die beste Vorlage. Breite, Höhe und Dicke an mehreren Stellen messen und die Werte in Millimetern notieren.
- Keine alte Scheibe vorhanden: Die freie innere Aufnahme im Türblatt messen. Für die im Shop verwendete Planungslogik gilt: Glasbreite = lichte Öffnungsbreite minus 5 mm; Glashöhe = lichte Öffnungshöhe minus 5 mm.
- Rechteckigkeit kontrollieren: Oben, mittig und unten beziehungsweise links, mittig und rechts messen. Abweichungen können auf ein verzogenes Türblatt oder eine ungleichmäßige Aufnahme hinweisen.
- Dicke und Aufnahme dokumentieren: Detailfotos von Glasleisten, Dichtungen und Falz ergänzen. Ein passendes Flächenmaß allein reicht nicht aus.
Die Abzugsregel von 5 mm ist eine systemspezifische Bestelllogik dieses Sortiments und keine universelle Norm für jede Innentür.
Praxisbeispiel ohne alte Scheibe
Aus einer lichten Öffnung von 540 × 1.425 mm wird ein Scheibenmaß von 535 × 1.420 mm
Gemessen werden 540 mm lichte Breite und 1.425 mm lichte Höhe. Nach der für dieses Sortiment vorgesehenen Logik werden von jedem Gesamtmaß 5 mm abgezogen:
- Breite: 540 mm − 5 mm = 535 mm
- Höhe: 1.425 mm − 5 mm = 1.420 mm
- Ergebnis: 535 × 1.420 mm als rechnerische Bestellgrundlage
Das Ergebnis wird erst verwendet, wenn Glasdicke, Kanten und vorhandene Halterung zur neuen Scheibe passen. Bei beschädigten Glasleisten, unklarer Falzgeometrie oder deutlich unterschiedlichen Messwerten ist eine fachliche Prüfung sinnvoll.
Kontrollpunkt
Der Abzug erfolgt einmal vom gesamten Breiten- und Höhenmaß – nicht 5 mm je Seite.
G1, G2 und G3 richtig lesen
Formbezeichnungen helfen nur zusammen mit Hersteller und Türprogramm
Ein Kürzel kann innerhalb eines Türprogramms eine bestimmte Lage oder Proportion des Lichtausschnitts bezeichnen. Zwischen verschiedenen Herstellern können identische Kürzel jedoch andere Maße oder Formen meinen.
| Angabe | Wofür sie nützlich ist | Wofür sie nicht reicht | Nächster Schritt |
|---|---|---|---|
| G1 / G2 / G3 | Form im bekannten Herstellerprogramm zuordnen | kein herstellerübergreifendes Bestellmaß | Herstellerunterlage oder Scheibenmaß prüfen |
| Türblattmaß | Türgröße und mögliche Produktfamilie erkennen | kein direkter Ersatz für das Glasmaß | vorhandene Scheibe oder Öffnung messen |
| Sichtmaß | spätere sichtbare Glasfläche einschätzen | zu klein als Bestellmaß | verdeckte Auflage im Falz berücksichtigen |
| Scheibenmaß | Breite und Höhe der neuen Glasscheibe bestellen | sagt allein nichts über Dicke und Befestigung | Dicke, Kanten und Aufnahme ergänzen |
Als Orientierung nennt das Sortiment für typische Türblätter unter anderem 410 × 1.420 mm bei 735 × 1.985 mm Türblattmaß, 535 × 1.420 mm bei 860 × 1.985 mm und 660 × 1.420 mm bei 985 × 1.985 mm. Diese Werte ersetzen niemals das tatsächliche Ausmessen der vorhandenen Tür.
Vor der Bestellung stoppen
Fünf typische Messfehler und ihre Folgen
1
Nur das Sichtmaß gemessen
Die bestellte Scheibe wäre zu klein, weil der verdeckte Bereich hinter den Glasleisten fehlt.
2
Kürzel als Universalmaß verstanden
Eine G3-Scheibe kann trotz gleicher Bezeichnung nicht zum konkreten Türprogramm passen.
3
Nur einmal gemessen
Verzug oder ungleiche Öffnungen bleiben unentdeckt. Breite und Höhe deshalb jeweils an mehreren Stellen prüfen.
4
Glasdicke ausgelassen
Die Scheibe passt möglicherweise nicht zu Dichtungen, Falz und Glasleisten.
5
5 mm je Seite abgezogen
Das Maß würde insgesamt 10 mm zu klein. Der Abzug gilt einmal für die gesamte Breite und einmal für die gesamte Höhe.
Reale Größen im Sortiment
Design wird erst nach der Maßklärung ausgewählt
Die folgenden Scheiben zeigen ein verfügbares Format von 410 × 1.420 mm. Vor der Auswahl muss dieses Maß zur vorhandenen Tür passen. Geliefert wird ausschließlich die Glasscheibe.
Modernes Motiv
Lichtausschnitt Coswig
Ein Beispiel dafür, dass ein bekanntes Produktformat erst nach dem Abgleich mit Scheibenmaß, Dicke und Aufnahme sinnvoll ausgewählt werden kann.
ab 159,00 €
Lineares Motiv
Lichtausschnitt Reading
Das gleiche Grundformat kann unterschiedliche Designs tragen. Maßkompatibilität und Lieferumfang bleiben unabhängig vom Motiv gleich zu prüfen.
ab 159,00 €
Vom Überblick zur konkreten Bestellung
Der passende nächste Schritt hängt von Ihrer Ausgangslage ab
Vorhandene Tür detailliert ausmessenMesspunkte, Kontrollen und Dokumentation vertiefen Glaseinsatz nach Maß bestellenVon den geprüften Daten zur passenden Scheibe Alte Scheibe ersetzenAusbau, Glasleisten und sichere Grenzen einordnen Designs im Sortiment vergleichenErst nach bestätigtem Scheibenmaß auswählen
Häufige Restfragen
Was vor einer Maßbestellung noch geklärt werden sollte
Sind G1, G2 und G3 feste Normmaße?
Nein. Solche Bezeichnungen werden von Türherstellern und Programmen unterschiedlich verwendet. Für eine Bestellung ist deshalb immer das konkrete Scheibenmaß oder eine eindeutige Herstellerangabe maßgeblich.
Kann ich das sichtbare Glas einfach als Bestellmaß übernehmen?
Nein. Das sichtbare Maß ist meist kleiner als die tatsächlich eingesetzte Scheibe, weil ein Teil des Glases hinter Glasleisten oder im Falz liegt. Bestellt wird das Scheibenmaß, nicht die sichtbare Fläche.
Wie ermittle ich das Scheibenmaß, wenn keine alte Scheibe vorhanden ist?
Für dieses Sortiment wird die lichte Öffnung beziehungsweise der innere Falz gemessen. Von der gesamten Breite und Höhe werden jeweils 5 mm abgezogen. Diese Berechnung ist systemspezifisch und darf nicht ungeprüft auf andere Türsysteme übertragen werden.
Welche Rolle spielt die Glasdicke?
Die Glasdicke muss zur vorhandenen Aufnahme, zu Glasleisten und Dichtungen passen. Eine Scheibe mit korrekter Breite und Höhe kann trotzdem ungeeignet sein, wenn sie zu dick oder zu dünn für das Türblatt ist.
Was wird bei einem Lichtausschnitt geliefert?
Geliefert wird ausschließlich die Glasscheibe im gewählten Maß und Design. Türblatt, Zarge, Glasleisten, Dichtungen, Klötze, Befestigungsmaterial und Montage sind nicht enthalten.
Fazit
Ein Lichtausschnitt wird über die konkrete Scheibe geplant – nicht über ein Kürzel
Am sichersten ist das direkte Ausmessen der vorhandenen Glasscheibe. Fehlt sie, wird für dieses Sortiment die lichte Öffnung gemessen und das Scheibenmaß mit einem Gesamtabzug von 5 mm in Breite und Höhe ermittelt. G1, G2 und G3 bleiben herstellerabhängige Bezeichnungen. Vor der Bestellung gehören außerdem Glasdicke, Kanten und Aufnahme zur Prüfung.
